無塵車間懸浮粒子潔凈度檢測實例

針對潔凈室而言，空氣中飄浮顆粒的檢測毫無疑問是最首要的監測新項目。測量潔凈室空氣中粒度漫衍在0.1-5.0μm局限性內的漂浮顆粒濃度值，從國際性限度看來其意義有：

依據國際性限度ISO14644-2對潔凈室或清潔武器裝備舉辦磨煉（Certify）或認證（Verify），或者依據國際性限度ISO14644-2對潔凈室的運轉情況舉辦按時檢測（periodicmeasurement）。對于測試狀態則憑據必須和潔凈室實際占有情況決定，可能是空態、靜態數據和動態性中的任意一種。

我國限度GB50073-2001與國際性限度ISO14644的以上劃分是統一的。

如前所述，通常“空態”適用新創建或新突破的潔凈室，進行“空態”下的檢測后，再在“靜態數據”或“動態性”下舉辦合格檢測，而潔凈室空氣中飄浮顆粒的檢測一樣平時全是在動態性情況下舉辦。

1檢測的提前準備事兒

檢測前要認證潔凈室或潔凈區的各個領域設備全是完全的，并且運作正常的，相符合設計方案的技藝特性規定。未來展望試事兒一樣平時包含：

1）氣體總流量或風力檢測;

2）氣體壓力差檢測;

3）間距構造氣密性檢測;

4）已安裝好的過濾裝置測漏檢測。

2取樣點的部位及數量

我國限度GB50073-2001《潔凈廠房設計規范》和國際性限度ISO14644-1《空氣潔凈度分級》中，有關潔凈室空氣中飄浮顆粒檢測的取樣點的界定是一致的。(源泉:www.12311cp.com)

潔凈室檢驗時至少取樣等級按住式?jīng)Q定：

式中NL---至少取樣點（四舍五入取名為整數金額）；

A---潔凈室或潔凈區的總面積，m2；

ISO-14644-1新奇標明，針對水準單邊流，總面積A可以看成是與氣旋健身運動的截面。

國內外限度都注重取樣點應均值漫衍于潔凈室或潔凈區的整體總面積內，并坐落于事兒區相對高度，通常間距路面0.8m。

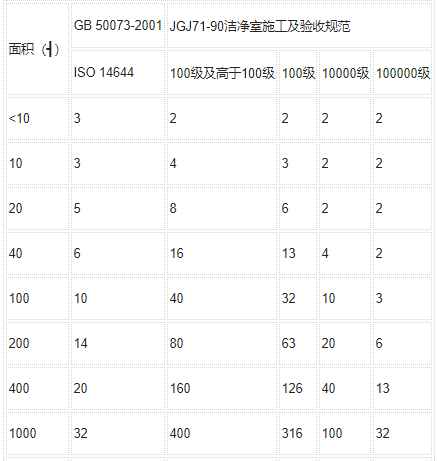

表2-1列舉了現行標準國際性、國內有關潔凈室檢驗空氣中飄浮顆粒的取樣等級，與前些年的國內領域限度JGJ71-90《潔凈室施工及驗收規范》有關差別潔凈度潔凈室檢驗時最少取樣等級的對比。JGJ71-90相關取樣點的詳盡劃分，與已經在2001年被廢除的美國限度FS-209E（1992年公布）是相一致的。

由表2-1還能夠清楚地見到，與過去標準劃分的潔凈室空氣中飄浮顆粒取樣數量相對性照，新的方法與潔凈室的潔凈度等級不相干，僅在于潔凈室或潔凈區總面積的大小。

而差別潔凈度級其他取樣差別，關鍵體現在點射的取樣空宇量的多個上。

國際性國內新、舊限度對空氣中飄浮顆粒取樣等級的差別劃分

總面積（┫）



注：表格中總面積的寄義是：針對單邊流（層.流）潔凈室,就是指排風面總面積；針對漩渦潔凈室，就是指屋子總面積。

3各取樣點的一次取樣量

當選定較大粒度的微粒濃度值處在特定的國際性限度ISO14644-1或我國限度GB50073-2001回應的等級等級分類限制值時（見此章附則1、附錄2），要確保在每一個取樣點的一次取樣空宇量中，最少能檢驗出20個顆粒，這才氣滿足從應用統計學視角評定測量的穩定性，為此分辨一次取樣量是不是相符合基本上必須。除此之外，從取樣空宇量和采樣時間測量的穩定性考慮，也給出了下限制值。因此，每一取樣點的一次取樣量應按住式明確：

式中VS---每一個取樣點一次至少取樣量，以升提示（L）；

Cn---有關等級劃分的選定較大粒度的等級限制值（pcs/m3）；

20---若是顆粒濃度值處在氣體潔凈度等級限制值，應被儀器設備測量的至少顆粒數（pcs）。

舉例說明籌算如下所示：

由此章附則1可以查出各潔凈度等級回應粒度的微粒濃度值限制值。

籌算實際效果表述，若此0.3μm粒度為檢驗根據，則ISO4級每測量點一次取樣量為19.6L，若此0.1μm為標準，則一次取樣量為2L。

有關取樣量還應重視下列三點：

1）為確保取樣量及采樣時間測量的穩定性，劃分每一個取樣點的采樣量最少為2L，取樣時間至少為1min。當按式（2.2）籌算的VS或設備的取樣時間不滿足以上規定時，以以上下限制值為標準。

2）當潔凈室、潔凈區僅有一個取樣點時，則至少在該點取樣3次。

3）ISO14644還提議，倘若VS值非常大時，所需取樣時間過少，則應考慮接受次序取樣程序流程，以減少所需取樣量及采樣時間。

4空氣中飄浮顆粒濃度值的取樣及數據統計分析

潔凈車間空氣中飄浮顆粒濃度值檢驗取樣時，應重視下列問題：

1）國際性GB50073-2001劃分，應應用取樣量超過1L/min的電子光學粒子計數器。

2）所采用的電子光學粒子計數器務必在儀器校正的有效應用期限內。校正的頻率和方法應相符合現行標準認可的標準，通常每一年校正一次。

3）應用電子光學粒子計數器取樣時，采樣攝像頭的通道應坐落于氣旋中并房屋朝向氣旋，若是氣流偏重并沒有可控或不可以未來展望時，當在非單方面流潔凈室，則取樣攝像頭的通道應豎直往上。

4）每一個取樣點可按所籌算明確的最少取樣量采樣氣體。

4.1空氣中飄浮顆粒濃度值的統計分析籌算標準

顆粒濃度值的統計分析籌算，遵循下列標準：

1）當取樣等級超過9個時，潔凈室空氣中飄浮顆粒濃度值即是各取樣點顆粒濃度值的算數平均值。

2）當取樣點超過1個，但小于10個時，按一二節中上述程序流程籌算均值、限度偏差（standarddeviation）和95%相信限制UCL（upperconfidencelimit）。

3）若是在每一個取樣點測出的微粒濃度值均值及其籌算所得的的95%相信限制都未超越所檢驗潔凈室或潔凈區的含量限制值，則認為該潔凈室或潔凈區抵達了劃分的潔凈度等級。

4）若是檢測籌算實際效果無法滿足劃分的潔凈度等級，可增加均值漫衍的新取樣點舉辦檢測，對包含新增加取樣點數據信息以內的信息再次籌算的實際效果，便是明確的結果。

5）倘若95%相信限制的籌算實際效果，未抵達劃分的等級是因?yàn)闇y量錯漏或空氣中顆粒濃度值出現異常低而產生的單獨限外值，則該值可以不計入。（參考2.5.2節的練習題）

6）在統計分析分析中只考慮所造成的精神實質不夠、隨機偏差，不思量非隨機誤差，如校正偏差導致的偏差等。

5潔凈度級其他籌算練習題

5.1練習題1

被測的潔凈室總面積（A）為80m2。必須明確其在動態性下是不是相符合劃分的空氣中飄浮顆粒潔凈度等級。該潔凈室劃分的氣體潔凈度等級為ISO146445級或同等的GB50073-20015級。

1.籌算空氣中較大容許飄浮顆粒濃度值

基本建設方是承包單位在潔凈室建筑工程承包條約中，劃分了所基本建設潔凈室

應在動態性情況下檢驗0.3μm(D1)與0.5μm（D2）2個粒度的空氣中飄浮顆粒濃度值，以審查其是不是抵達限度。

1）憑據ISO14644-1及GB50071-2001國際性、國內限度有關潔凈度提示方法的劃分，在潔凈室潔凈度等級分類中設置的選定粒度應在0.1-5μm的限制值局限性內。本例所選中的2個檢驗粒度相符合以上劃分，即0.1μm≤0.3μμm，0.5μm≤5μm。

2）憑據ISO14644-1的劃分，倘若所選中的檢驗粒度不僅一種，則鄰近的很大的粒度（如D2）與較小的粒徑（如D1）之比最少應是1.5，即D2≥1.5D1.本例所選中的二種檢驗粒度0.5μm≥1.5×0.3μm（0.45μm），也相符合ISO14644-1有關潔凈度等級分類的該項劃分。我國限度GB50073-2001，對于此事未作劃分。

3）籌算較大容許飄浮顆粒濃度值。該值可以按以下流程舉辦籌算，也可立即從飄浮顆粒潔凈度等級區劃表查得。依據ISO14644-1及GB50073-2001所一致給出的漂浮顆粒潔凈度等級區劃標準，每一種選中粒度的最高容許顆粒濃度值Cn的籌算公式計算，如式（2-7）所列：

式中Cn―超過或就是所選中顆粒的較大允許濃度。Cn的有效數據從低位起算不超越3位（其他寫成0），并四舍五入至挨近的整數金額；

N―潔凈度等級，N的最高值為9，二級中間局限性的等級之最少容許專業級差是0.1；

D―以μm提示的選定粒度；

0.1―以μm計的參量。

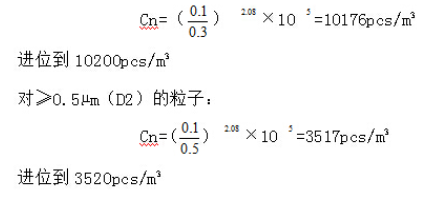

依據式（2-7）籌算所選中檢驗粒度的較大允許濃度如下所示：

對≥0.3μm(D1)的顆粒：



從此章附則1附注1中搜索，也可得到與以上籌算值一樣的實際效果。
