凈化通風工程風管漏風檢測方法

無塵車間凈化處理通風空調工程風道透風檢驗方式歸類：

風道透風量檢測

中間制冷機組等武器裝備透風量檢測

屋子透風量檢測

應用FM200的計算機房密閉性、保持時間檢測

地排風系統軟件透風量檢測

大中型電動機箱體等密閉式器皿泄漏量檢測

別的環保節能泄漏檢測

　　透風量檢測通常被用以環保節能、清潔行業和中間制冷機組武器裝備透風量檢測。《透風與空調工程施工質量驗收規范》GB50243-2002、《組合式空調機組》GB/T14294-93、《修建節能工程施工質量驗收規范》GB50411-2007、EN12237建造物通風-管路系統軟件-環形金屬材料管路抗壓強度&泄漏、EN1507建造物通風-方形金屬材料管路-抗壓強度&泄漏規定、EUROVENT2/2金屬材料通風管路松散系統軟件的氣體泄漏率等限度都做到了透風量檢測的劃分。

　　風道透風檢測儀,它是透風量的專用型武器裝備，適用酒店、飯店及其公共工程項目通風空調機組中風道、空調、排煙防火閥、調理閥等嚴實脾氣量的檢測。

　　其檢測基本原理接受運用文丘里噴嘴，早已經過了中國計量科學院做的定形判斷和試品實驗，得到了北京技藝監控局公布的形式批準證書，根據了住建部機構的物質判斷。

　　技藝主要參數：

　　檢測透風量局限性：3L/s―132L/s

　　測試壓力局限性：0Pa―2500Pa

　　輸出功率：1500W

　　電機額定功率：0―16300r/min

　　適用開關電源：220VAC

　　檢測精密度：5%

單位有關標準：

《透風與空調工程施工質量驗收規范》GB50243-2002

　　6.2.8風道安裝系統結束后，應按系統軟件種別舉辦氣密性試驗?zāi)?，透風量應相符合設計方案與本標準第4.2.5條的劃分。風道體系的氣密性試驗?zāi)?，?yīng)相符合以下劃分：

　　1 低電壓系統軟件風道的氣密性試驗?zāi)拺?yīng)接受抽樣檢驗，抽檢率是5%，且不可低于1個系統軟件。在制作工藝得到確保的前提下，接受透光法檢驗。檢測不過關時，應按劃分的抽樣檢驗率做透風量檢測。

　　中壓系統軟件風道的氣密性試驗?zāi)?，?yīng)在透光法檢驗及格后，系統對透風量檢測舉辦抽樣檢驗，抽檢率是20%，且不可低于1個系統軟件。

　　髙壓體系風道的氣密性試驗?zāi)?，為悉?shù)舉辦透風量檢測。

　　系統軟件風道氣密性試驗?zāi)挼谋怀闃訖z驗系統軟件，應悉數及格，則視作根據；若有不過關時，則應再翻倍抽樣檢驗，直到悉數及格。

　　2 潔凈車間空調凈化系統軟件風道的氣密性試驗?zāi)挘?～5級的系統軟件按髙壓體系風道的劃分實行；6～9級的系統軟件按本標準第4.2.5條的劃分實行。

　　查驗數量：按條款中的劃分。查驗方法：按本標準附則A的劃分舉辦氣密性試驗檢測。

　?。础?.5風道務必經過工藝性能的檢驗或認證，其硬度和氣密性試驗規定應相符合設計方案或以下劃分：

　?。?、風道的抗壓強度應能滿足在1.5倍事兒工作壓力下接口處無裂開；

　?。病⒎叫物L(fēng)道的容許透風量應相符合下列劃分：

　　低電壓系統軟件風道　　?。袻≤0.1056P^0.65

　　中壓系統軟件風道ＱM≤0.0352P^0.65

　　髙壓體系風道ＱH≤0.0117P^0.65

　　式中ＱL、ＱM、ＱH－系統軟件風道在回應事兒工作壓力下，模塊總面積風道模塊時間內的容許透風量［m?/（h?┫）］；

　?。???指風道體系的事兒工作壓力（Ｐa）。

　　３、低電壓、中壓環形金屬材料風道、復合型材料風道及其接受不法蘭方式的非金屬材料風道的容許透風量，應是方形風道劃分值的50％；

　?。?、磚、混泥土風管的容許透風量不宜超過方形低電壓系統軟件風道劃分值的1.5倍；

　?。?、排煙系統、除灰、超低溫排風系統軟件按中壓系統風道的劃分，1～5級空調凈化系統軟件按髙壓體系風道的劃分。

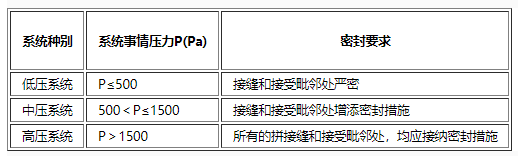

表4.1.5風道系統軟件種別區劃

《組合式空調機組》GB/T14294-93

第5.3.5條

……用以清潔空調機組的發電機組，機組內負壓應維持1000Pa，潔凈度小于1000級時，發電機組透風率不超過2%；潔凈度高過就是1000級時，發電機組透風率不得超過1%；
