原料藥無塵車間又稱精烘包,是在原料藥生產過程中用于保證原料藥生產品質的重要生產區域。原料藥通過物流管道輸送到潔凈室區域,完成精制、過濾、干燥、內包、外包等工藝操作,保證原料藥的品質不受污染。潔凈室中污染有操作者本身、物料粉塵、各種工器具及內外包材帶來的污染,本文重要從如何在無塵車間裝修建設角度,降低污染風險對藥品生產的影響進行探討
標準原料藥無塵車間的凈化等級分為A、B、C、D四個等級，每個等級都有相應的懸浮顆粒和浮游細菌標準和規范。根據原料藥無塵車間的功能要求，分為車間潔凈室、天花板夾層、清潔空調室、設備技術；原料藥無塵車間潔凈室分為防爆區和非防爆區。一般來說，原料藥潔凈室的主體包括換鞋、一、二、緩沖、清潔走廊、清潔清潔、清潔儲存、清潔器皿儲存、工藝設備室、內包裝、外包、防爆門斗、干燥、精煉等區域。原料藥潔凈室裝飾工程的管理涉及土木工程、結構、水、電、氣等方面。現在從結構、潔凈區功能室和氣流布局、清潔空調和天花板夾層、空調自動控制系統等方面進行了重要的介紹。

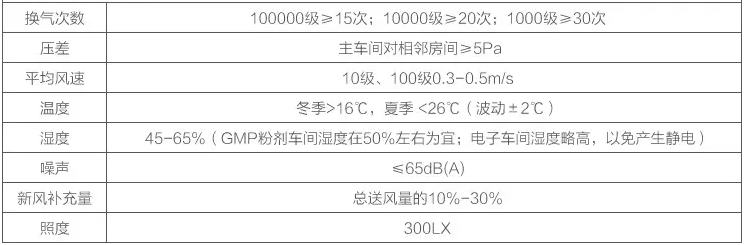

一.原料藥無塵車間技術參數:
1.換氣次數：100000級 ≥15次；10000級≥20次；1000≥ 30次
2.壓差：主車間對相鄰房間≥5Pa
3.平均風速：100級0.3-0.5m/s
4.溫度：冬季>16°C；夏季<26°C；波動±2°C
5.濕度45-65%，其中GMP粉劑車間濕度在50%左右為宜；電子車間濕度略高，以防產生靜電
6.噪聲≤65dB(A)
7.新風補充量應是總送風量的10%-30%
8.照度為300LX

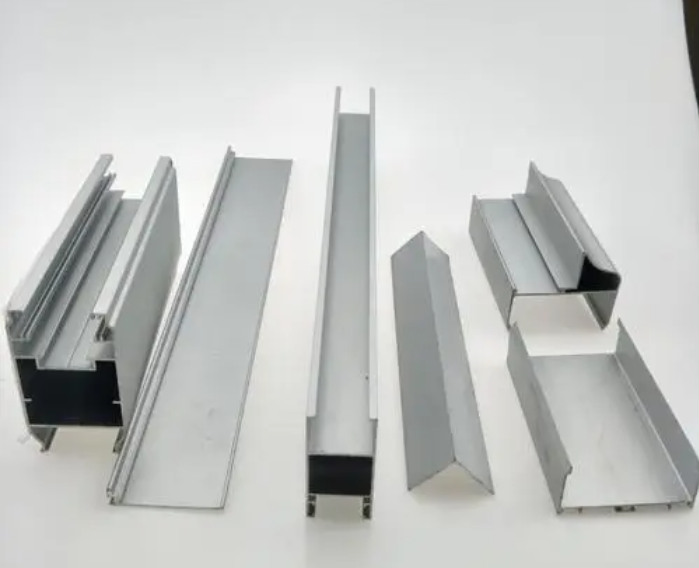

1.選用西林、橙龍、德寶、天馬或堅美鋁型材,噴塑處理
2.槽鋁、外圓弧、窗型材的厚度≥1.0mm
3.型材表面光滑,色澤一致,不易氧化
4.彩鋼板、型材安裝要求見雙方約定的方式執行
1.門扇:1.0mm電解鋼板噴塑，鋁蜂窩填充，厚度不小于40mm，內部龍骨加固，3個鉸鏈；門框:1.2mm電解鋼板噴鞭，門框與彩鋼板齊平。
2.門窗采用雙層真空鋼化玻璃觀察窗，窗與彩鋼板齊平，加干燥劑處理；
3.門上回風裝置的制造:材料、規格、制造方法與回風墻的回風口一致，要求拆卸方便，清洗方便；門前推門位置貼300mm50mm不銹鋼保護板，門背面的把手用不銹鋼做成C把手，在門把手上。
4.在300mm*150mm0mm*150mm不銹鋼保護板，保護門和塔體，不銹鋼厚度不小于L2mm，并在墻體相應位置加強龍骨？施前H甲溝后確定。所有門都需要安裝門觸摸，以保護門和墻壁，并選擇高質量的門觸摸。
5.安裝在門后地面或墻面的合理位置；安裝方法不得影響衛生和清潔。
6.所有的門在沒有特殊要求的情況下，都需要安裝閉門器，閉門器材料儲存足夠，受腐蝕，容易清洗。
7.潔凈區的潔凈門，窗框要平整，偏差不能超過2mm。
8.室內門窗框應平整房間內的墻壁，房間之間的門窗框應平整，一側要求較高。安全門鋼化玻璃厚度為10毫米，安裝在地面上；安裝方法和尺子
9.英寸大小除滿足消防安全需要外，考慮拆除方便，作為進出大型設備的臨時通道。
10.有回風夾墻的窗戶，內窗與外窗之間需要用彩鋼板制作框架連接，框架內的玻璃必須保持清潔。

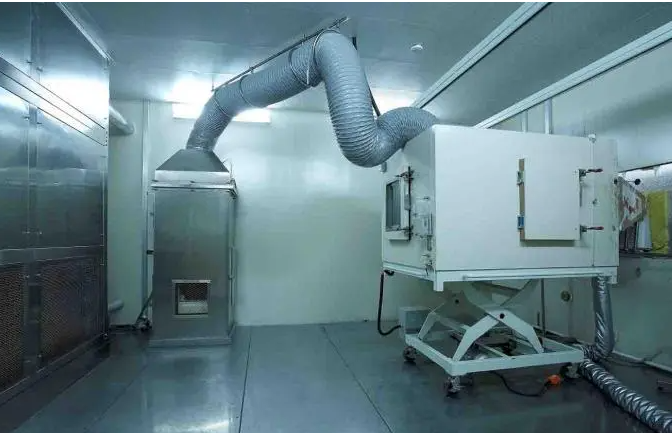

1.主要材料:武鋼或?qū)氫撋a(chǎn)鍍鋅板，其厚度符合國家《通風與空調工程及人臉收集規范》(GB50243-2002)要求和圖紙要求。
2.在制作鍍鋅板之前行脫脂處理。
3.主送風管道鍍鋅板厚度不小于1.2mm，支管厚度不小于0.5mm。
4.凈化空調系統的風管及部件要求表面耐腐蝕，不生銹，不產生粉塵，不積塵，選用優質鍍鋅板。
5.通風管道應在清潔的獨立手術室內制作，以確保鳳凰管道的清潔。沒有污染。風管制作完畢后，應清洗干凈，并密封兩端。如果成品風管在不同的地方制作，應在封裝后運至施工現場。
6.鍍鋅板表面不得有明顯的氧化層和針孔、麻點、脫皮、起泡、涂層脫落。
7.凈化風管接縫易漏風、積塵，加工時盡量減少接縫，不允許橫向接縫。
8.內法蘭不能制作風管，內支承加固a。
9.風管可以選擇雙咬或常用的單咬、立咬、轉咬、聯合咬等，風管咬合接口應涂上密封膠或粘貼密封膠。
10.凈化風管的保溫應在風管漏氣檢查無誤后進行。
風管漏風檢查無誤后，應進行風管保溫。
12保溫層連接采川企口，不得在風管上鉆孔。
13風閥要求：冷軋板，開啟調整方便，準確，經久耐用，開后度明顯；
14空調法蘭采用h=6nm抗氧化閉孔海綿橡膠板梯形連接；半圓頭鍍鋅鐵鉀釘用于法蘭加固鉀釘。法蘭上的螺絲間距為wlonn；風管翻轉27nln；懸掛。
15帆鋼、3-5#鍍鋅角鋼和力10-12nm的膨脹螺栓風管懸掛距離最大的2nu通風管道和冷管保溫材料的選擇:室內外空調通風管道。
16、福樂斯橡塑保溫材料用于冷凍水管保溫，符合防火等級要求，提供不可燃等級報告。
17空調通風管道保溫板采用福樂斯橡木電保溫板，同時要求在保溫外加鋁板。
18冷凍水管及支架，吊架設墊木，墊木高度應大于保溫層厚度。
19提供生產廠家，合格證H，以及權威機構檢測的有效材料歷報告。
| 工程報價分類匯總 | |||||||
| 客戶名稱：xxxxxxxxx 報價日期：2021-8-19 | |||||||
| 工程名稱：原料藥無塵車間裝修工程報價表 | |||||||
| 序號 | 分項 | 單位 | 工程量 | 主材費 | 人工費 | 合價 | 備注 |
|
1 |
裝修工程 |
項 |
1 |
379618 |
135,973.00 |
515,591 |
|
|
2 |
設備工程 |
項 |
1 |
241836 |
64,271.00 |
306,107 |
|
|
3 |
空調通風系統工程 |
項 |
1 |
125482 |
32,510.00 |
157,992 |
|
|
4 |
配電工程 |
項 |
1 |
93462 |
24,165.00 |
117,627 |
|
|
5 |
地坪工程 |
項 |
1 |
37181 |
9,249.00 |
46,430 |
|
|
6 |
合計 |
|
|
877579 |
266,168.00 |
1,143,747 |
|
|
7 |
運輸費 |
項 |
1 |
|
|
8,250 |
|
|
8 |
qs辦證費費 |
項 |
1 |
|
|
0 |
|
|
9 |
管理費 |
項 |
1 |
|
|
34,312 |
|
|
10 |
吊裝費用 |
項 |
1 |
|
|
10,000 |
|
|
11 |
工程總計不含稅 |
項 |
1 |
|
|
1,196,309 |
|
|
12 |
稅金(工程發票/增值稅）6%/8% |
項 |
1 |
|
|
0 |
|
|
13 |
工程總價 |
項 |
1 |
|
|
1,196,309 |
|
