百級半導體無塵室凈化系統設計

百級半導體無塵室凈化系統設計.得創凈化工程專業從事半導體無塵室工程規劃，設計，施工一條路凈化工程公司，歡迎來電咨詢：027-82289886
根據應用領域和產品的不同，無塵室也有設計方案上的區別，因此，電子芯片的無塵室設計綜合性的改造，只有充分了解電子造業的各車間功能、生產工藝特點等，經合理優化的設計，才能創造出符合行業發展要求的無塵潔凈環境，使得電子芯片的生產效率大大提高



百級半導體無塵室GMP工廠規劃設計

半導體工廠規劃設計 1.企業生產環境是否整潔，化妝品生產是否污染工廠地面、道路和運輸. 2.生產區是否遠離污染源？.生產所需的電力、三廢處理等輔助設施是否污染生產環境.
　 3.工廠是否根據生產工藝流程和要求的空氣潔凈度等級設置功能室，合理布置功能室.
　 4.包裝材料和容器的預處理、稱理、稱備、潔凈消毒、半成品儲存、分包裝、成品包裝等工序是否單獨設置.
　 5.單獨的生產車間和專用生產設備是否使用易燃易爆原的產品是否使用單獨的生產車間和專用生產設備，是否有相應的健康安全措施.
　 6.是否有防止昆蟲和其他動物進入的設施.
　 7.生產區地面是否平整、耐磨、防滑、無毒、不滲水、不積水，便于潔凈消毒.
　 8.車間的墻壁和天花板是否容易潔凈和消毒.防水層高度是否合適.
　 9.生產區是否有良好的通風設施和消毒設施.進入生產區的新鮮空氣是否經過過濾處理.
　 10.進入無塵室(區)的空氣是否經過凈化處理.
　 11.進入潔凈區的人員和材料是緩沖進入還是送到無塵室(區).
　 12.除衛生部化妝品檢驗規定中不需要微生物項目檢驗的產品類別和其他特殊情況外，化妝品生產、半成品儲存、包裝、成型、內部包裝材料和潔凈容器的最后精細清洗以及儲存是否在無塵室（區）進行.
　 13.無塵室(區)的溫度和相對濕度是否符合化妝品生產工藝要求，溫度是否控制在18-26℃,45%-65%的在45%-65%.
　 14.無塵室(區)的窗戶、天花板、管道、風口、燈具與墻壁或天花板的連接部位是否密封.
　 15.無塵室(區)內表面是否平整光滑，無裂縫，接口緊密，無顆粒物脫落，耐潔凈消毒.
　 16.無塵室(區)的墻壁與地面的連接處是否呈弧形或采取其他措施進行潔凈.
　 17.生產區是否使用無脫落物、易清洗、易消毒的衛生工具，儲存地點是否污染物料、半成品、成品，使用區域有限.
　 18.生產面積和空間是否適合生產規模？.
　 19.更衣室、休息室、浴室、衛生間的設置是否對生產區域有不利影響.
　 20.是否有適合生產規模的面積和空間？.
　 21.車間內是否有措施儲存材料、半成品和待檢成品，以防止錯誤和交叉污染.
　 22.生產區內的各種管道、燈具、風口等公共設施是否易于潔凈.
　 23.生產區的照度是否符合生產要求，廠房是否有應急照明設施.無塵室(區)的照度是否達到300勒克斯.
　 24.空氣凈化系統和生產區的通風系統是否按規定進行潔凈、維護和記錄.
　 25.無塵室(區)的窗戶、天花板、管道、風口、燈具與墻壁或天花板的連接部位是否密封.
　 26.化妝品生產中容易產生蒸汽的操作區域是否有良好的除濕、排氣、冷卻等設施.
　 27.生產區的水池和地漏是否污染產品？.
　 28.人員和物料進出生產區，是否設置專用通道.
　 29.潔凈區與一般生產區之間是否有緩沖設施.
　 30.破碎、混合、篩分等容易產生粉塵的生產操作是否配備了有效的除塵和排氣設施.
　 31.是否對與產品直接接觸的干燥空氣、壓縮空氣和惰性氣體進行足生產要求.
　 32.倉庫區域是否安裝了照明和通風、防鼠、防蟲等設施，溫濕度監測設施是否安裝.
　 33.稱重室或備料室是否符合生產要求，必要時是否設置除塵設施.
　 34.檢驗室和留樣觀察室是否與生產區分開？.
　微生物檢驗室是否單獨設置，是否有超凈工作臺.
　 35.特殊要求的儀器設備是否放置在特殊的儀器室內，是否防止靜電、振動、潮濕或其他外部設備



百級半導體無塵室裝修設計

無塵室裝修設計
　無塵室主要滿足工程工藝要求、潔凈度要求、排氣、溫濕度要求。在無塵室的設計過程中，所需的潔凈度、溫濕度應根據項目是新建項目還是舊廠房改造項目，并結合具體的生產工藝和生產工藝要求確定。根據項目的具體情況，同時考慮廠家的經濟承受能力，綜合各種因素確定采用什么樣的凈化方案，從而設計出一個能夠滿足甲方生產使用要求、工程造價合理、經濟節能實用的方案。安徽人和凈化設計團隊可以根據需要設計方案。作為一個車間，首先要考慮的是防火問題。我建議在墻體上使用防火板，在頂部使用鋁板和集成帶。凈化車間的凈化方案可以有多種系統方案設計，不同的設計方案有不同的優缺點。在工程設計中，應考慮客戶的實際情況。無塵室裝修定義為具有空氣過濾、分配、優化、結構材料和裝置的房間，具有控制空氣懸浮顆粒濃度的特定規則操作程序，以達到適當?shù)念w粒潔凈度水平。
　凈化空調在無塵室裝修中的節能措施：
　 1、降低系統送風量：降低系統送風量就是降低無塵室工作區的氣流速度，
　 2、改變無塵室所需的溫濕度基數，
　 3、減少排風量，
　 4、適當降低無塵室的靜壓值，
　 5、采用低阻力空氣過濾器，
　 6、非工作時間采用值班風機運行，關閉系統中的送回風機，
　 7、設置短循環風機，使凈化空調系統節能，
　 8、盡量減少因風機、電機溫升而消耗的空氣處理能量，
　 9、減少凈化空調系統和空調的漏風量。



百級半導體無塵室空氣凈化系統設計

無塵室空氣凈化系統設計
　 1、初效、中效、高效空氣過濾器三級過濾應采用空氣凈化處理。
　注1:100，000級空氣凈化處理，可采用亞高效空氣過濾器代替高效空氣過濾器。
　 2、在確定集中或分散的凈化空氣調節系統時，應綜合考慮生產過程的特點和潔凈室的空氣潔凈度水平、面積、位置等因素。對于生產過程連續、潔凈室面積大、位置集中、噪聲控制和振動控制要求嚴格的潔凈室，應采用集中凈化空氣調節系統。
　 3.凈化空氣調節系統的設計應合理利用回風。如果在工藝過程中產生大量有害物質，且局部處理不能滿足衛生要求，或對其他工有害，則不應使用回風。
　 4.除直流系統和值班風機系統外，凈化空氣調節系統還應采取防止室外空氣通過新鮮空氣出口進入潔凈室的措施。
　 5、空氣過濾器的選擇和安裝方法應滿足以下要求：
　一、初效空氣過濾器不應選用浸油式過濾器。
　二、凈化空氣調節系統的正壓段應設置中效空氣過濾器。
　三、凈化空氣調節系統末端應設置高效空氣過濾器或亞高效空氣過濾器。
　四、中效、亞高效、高效空氣過濾器應根據額定風量選擇。
　 5、同一潔凈室內應設置電阻、效率相近的高效空氣過濾器。
　六、高效空氣過濾器的安裝方式應簡單可靠，便于檢漏和更換。
　 1、送風機可根據凈化空氣調節系統的總送風量和總阻力值進行選擇，中效、高效空氣過濾器的阻力應按其初始阻力的兩倍計算。
　 2、凈化空調系統如需要電加熱，應選用管狀電加熱器，位置應布置在高效空氣過濾器的上風側，并應采取消防安全措施。
　

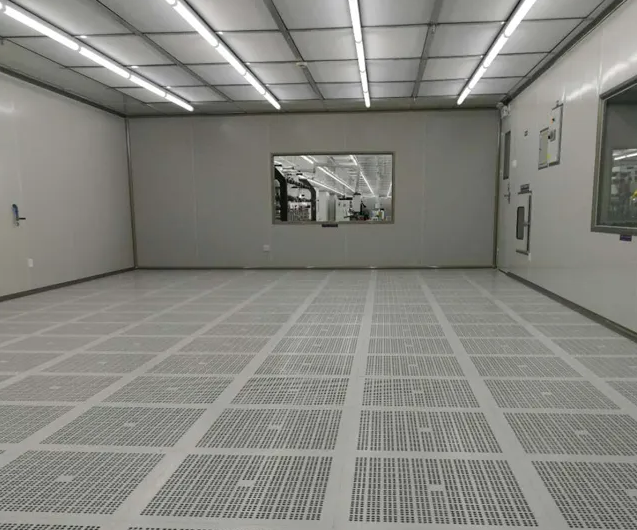

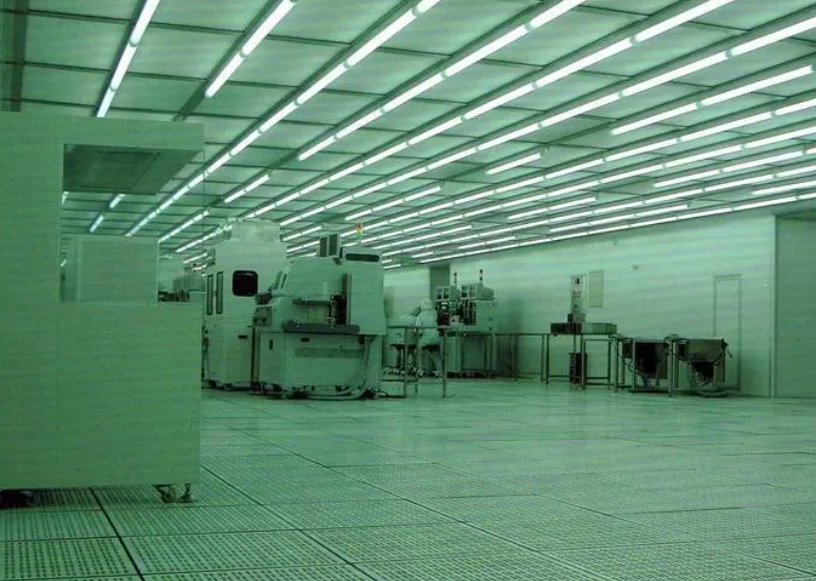

半導體無塵室效果圖1	半導體無塵室效果圖2
半導體無塵室效果圖3	半導體無塵室效果圖4
